1 产品描述
本产品是基于深度学习的抓拍比对一体机，采用海思工业级嵌入Linux平台，内置神经网络运算处理器，全高清的WDR彩色摄像头轻松应对背光暗光阴阳脸环境，本地可存储50000人脸库（口罩模式20000人），用于脱机状态的识别比对，可以选配触摸、刷卡、住建平台、远程开门等多种方式提供通道口管理。
2 产品特性
2.1 功能快览
l 海思CV500；
l 双目活检；
l 支持K12儿童人脸识别；
l 50000人脸库（口罩模式20000人）；
l 7寸高清屏；
l 支持人像、安全帽、口罩等识别；
l 支持戴口罩比对；
l 支持视频叠加；支持韦根协议含输入/输出；
l 支持全国大部分住建平台（选配）；
l 主持刷卡（选配）；
l 支持广告播放（选配）；
2.2 本机可供定制选配项
本机定制选配项 | ||
选项 | 功能 | 规范 |
广告 | 播放图片广告 | 600*1024同等比例图片 |
4G | 4G通信 | 全网通 |
刷卡 | 刷卡通行 | IC+ID |
住建平台 | 住建实名制 | 咨询项目所在地 |
内置NFC | 刷卡、刷手机通行 | 符合NFC规范的卡片、设备 |
WIFI | WIFI上网业务 | IEEE 802.11 b/g/n |
钉钉 | 钉钉智能门禁/考勤 | / |
身份证阅读 | 内置二代居民身份证阅读 | / |
2.3 外观特性
外观特性 | |||
材料 | 尺寸（mm） | 单体包装 | 净重（g） |
铝合金+钢化玻璃 | 525*117*117（不含尾线） | 2640(G) 588*181*141 （mm） | 1988 |
包装清单 | |||
主机X1， 12V2A适配器X1，保修卡，合格证，说明书 | |||

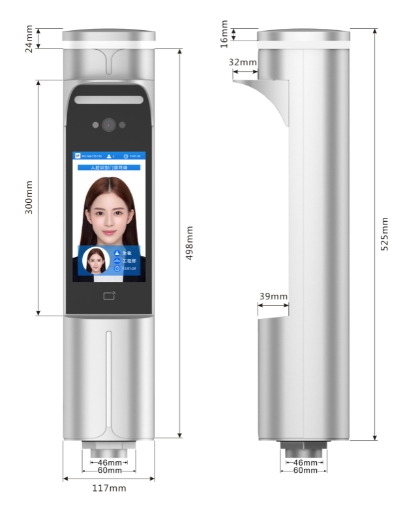

2.4 外观尺寸（mm）

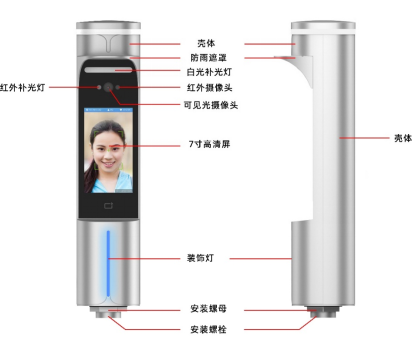

2.5 功能标注
3 快速安装示意

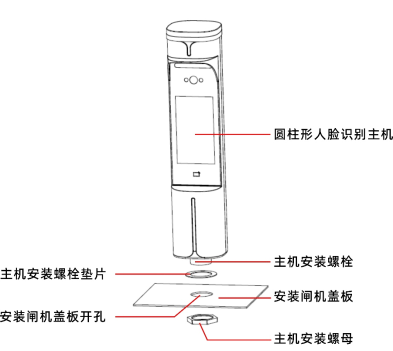

3.1 标准配件支架安装
注意：主机安装螺栓尺寸为Ø46mm，开孔尺为50mm。
4 规格详细参数
基本参数 | |
处理器 | 海思Hi3516CV500 |
DDR | 4Gb |
Flash | 8GB eMMC |
显示屏尺寸 | 7寸 |
分辨率 | 1024*600 |
显示屏类型 | TN |
传感器 | SONY Starvis 1/2.8 "逐行扫描 CMOS 200W像素 |
最低照度 | 0.01Lux@(F1.2,AGC ON) |
快 门 | 1/80秒至1/100,00秒 |
宽动态 | 支持 |
数字降噪 | 自动调节 |
NTP | 支持IP地址以及域名服务器NTP校时 |
编码标准 | |
视频标准 | H.264 可定制H.265 |
码 率 | 1024Kbps~4Mbps |
视 频 | |
视频尺寸 | 1920(H)*1080(V)、1280(H)*720(V)、640(H)*360(V) |
帧 率 | 25fps |
视频叠加 | 时间、点位名称等多种方式 |
抓拍功能 | |
图片格式 | 采用JPEG 编码 |
抓拍结果 | 全景图、局部特写图（比对成功、未比对、比对失败、合成图片） |
开门抓拍 | 抓拍比对，（可定制截取比对前后的实时视频上传到指定平台） |
智能功能 | |
扩展刷卡 | 可选配内置读卡器（IC+ID）可选配二维码识别实现手机开门 |
识别类型 | 1：N， |
活体检测 | 支持 |
人像库 | 50000人（口罩模式20000人） |
识别率 | ≥99% |
识别速度 | ≤150ms |
识别距离 | 1.0-2.0米（需要更远或者更近可以更换镜头实现） |
人像库下发 | 单张图片、批量图片、刷卡注册（选配）、平台下发 |
通行记录 | 单机支持10万条 |
输出模式 | 韦根26/34/66、继电器 |
触发方式 | 视频触发（选配刷卡） |
二次开发 | 支持多平台、多语言 |
网络功能 | |
支持协议 | ONVIF,TCP/IP,GB28181,串口通信协议,韦根协议,MQTT,websocket |
通用功能 | 心跳,密码保护 |
接 口 | |
通讯接口 | 1个RJ45 10M/100M自适应以太网口 |
辅助通讯 | 1个RS-485，1个USB2.0 |
触 发 | 人脸，刷卡（选配）、触摸（选配） |
触发输出 | 1路继电器输出，韦根输出 |
扬声器 | 1路1W |
补光灯 | 1路恒流源驱动,最大4串白光LED@0.2A |
工作环境 | |
供 电 | DC 12V/2A |
功 耗 | ≤10W |
工作温度 | -20℃～＋70℃（无凝结） |
工作湿度 | 0%－90% |

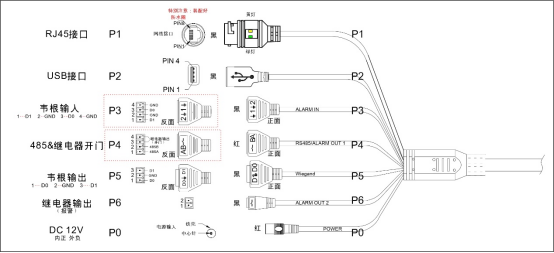

5 尾线定义
